Projekte / Referenz: BOG Fisch

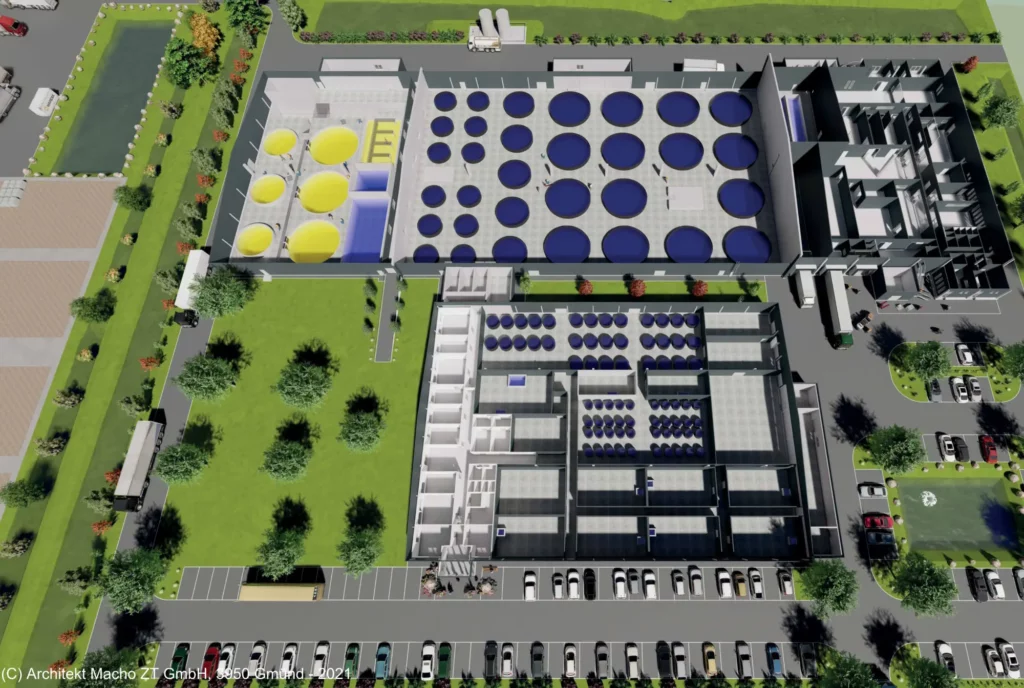

Architekt Macho ZT GmbH, 3950 Gmünd – 2021

itga Leistungen

Planung

itga Gewerke

Starkstrom
Schwachstrom

itga Zeitraum

Leistungsbeginn:

2019

Leistungsende:

2023

itga Team-Leiter

Wurzer Martin

BOG Fisch

(+) Energieversorgung
Energieversorgung des Objektes erfolgt ab MSp-Schaltanlage im benachbarten Heizwerk; hierfür wird die MSp-Schaltanlage erweitert.
Ausgehend von der MSp-Schaltanlage wird mittelspannungsseitig eine Trafostation (max. Trafo 1250kVA) an der Grundstücksgrenze des Projektes versorgt.

(+) Niederspannungshauptverteilung
Ausgehend von der Trafostation erfolgt niederspannungsseitig die Versorgung des Objektes.
Die Niederspannungshauptverteilung wird in einem eigenen Raum (=eigener Brandabschnitt) errichtet.

(+) Hauptverteilung
Die Versorgung der verteilt im Objekt situierten Unterverteiler bzw. haustechnischen Anlagen erfolgt sternförmig ausgehend von der Niederspannungshauptverteilung.

(+) Blitzschutzanlage
Gemäß ÖVE/ÖNORM EN 62305-3 Beiblatt 2 wird aufgrund des maximalen Prüfintervalls in Abhängigkeit der Gebäudeart und deren Nutzung für die Gebäudeart Industrie und Gewerbe und die Nutzungsart Produktionsbereiche eine Blitzschutzanlage der Blitzschutzklasse III ausgeführt.

(+) Allgemein-Beleuchtung
Die Allgemeinbeleuchtung umfasst die Kunstlicht-Beleuchtung der Innenräume, wobei aufgrund der spezifischen Nutzungsart in gewissen Räumen eine Unterscheidung zwischen Reinigungslicht und Arbeitslicht ausgeführt wird.
Leuchten werden grundsätzlich in LED-Technologie ausgeführt und mit elektronischen Vorschaltgeräten (EVGs) ausgestattet.

(+) Sicherheits-Beleuchtung
Die Sicherheitsbeleuchtungs-Anlage wird auf Basis der OVE E 8101, der OVE-Richtlinie R 12-2 und der ÖNORM EN 1838 errichtet.
Das Objekt wird gemäß Tabelle 5.1 Einstufung der Sicherheitsbeleuchtung Anforderungen an die elektrische Anlage für Einrichtungen in Abhängigkeit von der Art der Nutzung der OVE Richtlinie eingeteilt in:
10 Betriebsbauten gemäß OIB-Richtlinien >200m² mit einer Sicherheitsbeleuchtung mit Allgemeinen Anforderungen
Hierfür werden die einzelnen Brandabschnitte jeweils über ein eigenes Gruppenbatteriesystem (LPS) mit einer Nennbetriebsdauer der Sicherheitsstromquelle von 1h versorgt.
Die Gruppenbatteriesysteme (LPS) werden dabei jeweils in ein Brandschutzgehäuse mit Funktionserhalt E 30 entsprechend der ÖNORM DIN 4102-12 eingebaut.

(+) Brandmeldeanlage
gemäß Brandschutzkonzept erstellt durch FSE Ruhrhofer & Schweitzer GmbH
